Practica 7 Mando de un contactor automantenido.

martes, 6 de abril de 2010

video

Practica 6 Arranque y parada de un motor trifasico desde dos puntos diferentes

video

Práctica 5

video

Práctica 4

video

Practica 6:Instalación de una lampara con dos interruptores en serie

lunes, 22 de marzo de 2010

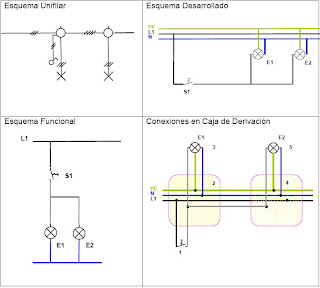

Practica 5:Instalacion de dos lamparas en paralelo




Materiales:
-Caja de registro
-Caja de distribucion
-Fichas de empalme
-Tornillos
-Cableado
-Dos porta lamparas
-Dos bombillas

Herramientas:
-Destornillador plano
-Destornillador de estrella
-Alicates de corte
-Alicates universales
-Tijeras de electricista
-Polimetro
-Pinzas amperimetricas

Proceso de creacion:
Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo

Practica 4 ELE Instalacion de dos lamparas en serie

viernes, 5 de febrero de 2010



Materiales:
-Tubo cuarrugao
-Caja de registro
-Caja de distribucion
-Fichas de empalme
-Dos porta lamparas
-Dos interruptores
-Dos bombilla
-Grapas
-Tornillos
-Cableado

Herramientas:
-Destornillador plano
-Destornillador de estrella
-Alicates de corte
-Alicates universales
-Tijeras de electricista
-Polimetro
-Pinsas amperimetricas

Proceso de creacion:
Pues al igual que en la practica del punto de luz simple, solo que en vez de poner solo un porta lamparas y una bombilla hemos colocado dos, luego hemos unido correctamente los cables.
Alfinal comprobamos que todo esta bien conectado comprobandolo con el polimetro.

Practica 3 ELE Punto de luz siemple





Materiales:
-Tubo cuarrugao
-Caja de registro
-Caja de distribucion
-Fichas de empalme
-Un portal lamparas
-Un interruptor
-Una bombilla
-Grapas
-Tornillos
-Cableado

Herramientas:
-Destornillador plano
-Destornillador de estrella
-Alicates de corte
-Alicates universales
-Tijeras de electricista
-Polimetro
-Pinsas amperimetricas

Proceso de creacion:
Hemos colocado un interruptor y un porta lamparas en el tablero,hemos unido los cables correctamente en sus diferentes puntos de colocacion.
Despues pusimos la bombilla en el porta lamparas para comprobar si las conexiones que hicimos eran todas correctas.

Dificultades encontradas:
Ninguna.

Practica 3 I.E.A.

martes, 2 de febrero de 2010



Materiales:
-Magnetotermico trifasico
-Contactor
-Rele termico
-Bornas de conexion
-Magneto termico monofasico
-Cableado
-Dos pulsadores

Herramientas:
-Destornillador plano y de estrella
-Alicates de corte
-Tijeras de electricista
-Alicates universales
-Polimetro
-Amperimetro
-Tacometro

Proceso de creación:
Pues al igual que la practica numero 2 de I.E.A. hemos colocado todos los aparatos electricos en los carriles din, los hemos cableado correctamente en todos sus contactos, pero, a parte hemos añadido un pulsador mas para poder arrancar nuestra practica desde otro punto distinto.
Lo ultimo comprobamos la practica si esta bien hecha.

Dificultades que nos hemos encontrado:
Ninguna.

Practica 2 Electroternia

martes, 26 de enero de 2010











MATERIALES:
-Tubo cuarrugado
-Caja de registro
-Caja de distribucion
-Fichas de empalme
- Dos tomas de enchufe
-Cables
-Grapas
-Tornillos

Herramienas:
-Destornillador plano
-Destornillador de estrella
-Tijeras de electricista
-Alicates universales
-Martillo

Proceso de creacion:

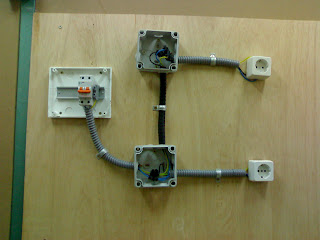

Sobre la practica 1 hemos añadido otra toma de enchufe.

Dificultades encontradas:
No hemos encontrado ninguna dificultad


video

PRACTICA 1 Electroternia



Materiales:
-Tubo cuarrugado
-Caja de registro
-Caja de distribucion
-Fichas de empalme
-Toma de enchufe
-Cables
-Grapas
-Tornillos

Herramienas:
-Destornillador plano
-Destornillador de estrella
-Tijeras de electricista
-Alicates universales
-Martillo

Proceso de creacion:
Hemos marcado la tabla sobre la estructura.Luego hemos colocado la caja de distribucion sobre la tabla.Ya dentro de la caja de distrubicion hemos colocado un magnetotermico monofasico con una borna de conexion.Hemos tirado cable hasta una caja de registro y dentro hemos empalmado con unas fichas de empalme que luego hemos seguido tirando cable hasta un enchufe.

Dificultades encontradas:
No hemos encontrado ninguna dificultad.

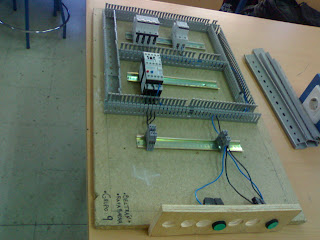

Practica 1 IEA Tablero Conglomerado

viernes, 22 de enero de 2010




Materiales:

Carril Din
Tablero Conglomerado
Tornillos
Canaletas
Botoneras
Puntillas

Herramientas:

Lapiz
Goma
Destornillador de estrella
Destornillador Plano
Reglas
Martillo
Alicates
Serrucho
Taladro con corona circular
Lima de grano fino

Proceso de creacion:

En el tablero conglomerado dibujamos el croquis de como iva a quedar al final de todos los pasos,cojimos las herramientas y empesamos a trabajar segun las medidas que habiamos tomado,colocando las canaletas a medida y los carriles din.
Antes de colocar los carriles din y las canaletas las cortamos a medida de que todo quedase bien cuadrado en la tabla,otro compañero se encargaba de hacer los agujeros en otra tabla pequeña con el taladro de corona circular para despues en siguientes praticas poder meter los pulsadores.

Dificultades que nos hemos encontrado:

A la hora de hacer los agujeros en la tabla con la corona circular.

Practica 2 IEA

Materiales:
-Magnetotermico trifasico
-Contactor
-Rele termico
-Bornas de conexion
-Magnetotermico monofasico
-Cableado
-Pulsadores

Herramientas:
-Destornillador plano
-Destornillador de estrella
-Alicates de corte
-Tijeras de electricista
-Alicates universales
-Polimetro
-Amperimetro
-Tacometro

Proceso de creacion:
Lo primero que hemos hecho ha sido encajar los aparatos del circuito alos carriles din.
Luego cableamos correctamente todos los cables con cada uno de sus contactos y con el color de su cable correspondiente.Comprobamos el circuito conectado a un motor.

Dificultades encontradas:
No hemos encontrado ningun problema en el circuito.
